Come creare un componente aggiuntivo

Autore: Jacopo Cocchi
Pubblicato il: 08 feb 16

A volte può rendersi necessario creare un componente che non debba sottostare alle regole geometriche e di visualizzazione dell'apparecchio progettato.

Per crearlo, è sufficiente:

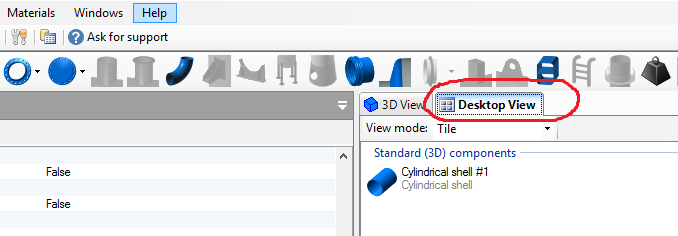

  1. selezionare innanzitutto la modalità desktop view nell'interfaccia grafica:

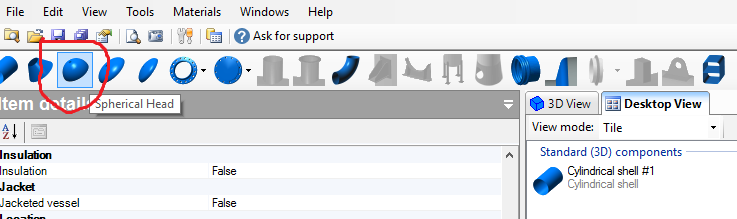

  2. Scegliere dalla toolbar la tipologia di componente da creare:

E' inoltre possibile creare una copia di un componente, definendolo però come componente aggiuntivo.

Per farlo, è sufficiente:

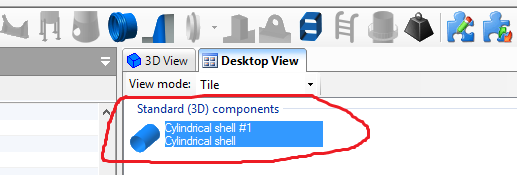

  1. selezionare in prima istanza il componente desiderato:

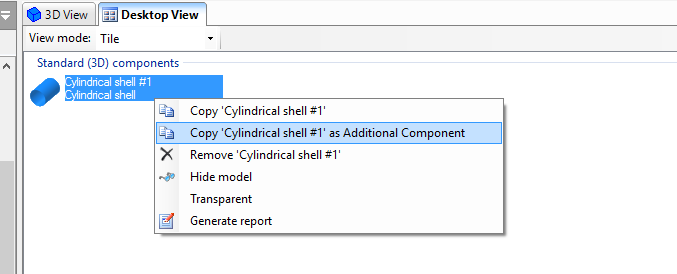

  2. far comparire il menù contestuale, cliccando con il tasto destro del mouse, e selezionare la voce "Copy 'NomeComponente' as an Additional Component"

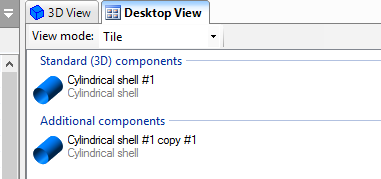

A questo punto, il componente risulterà in un altro gruppo, quello dei componenti aggiuntivi.

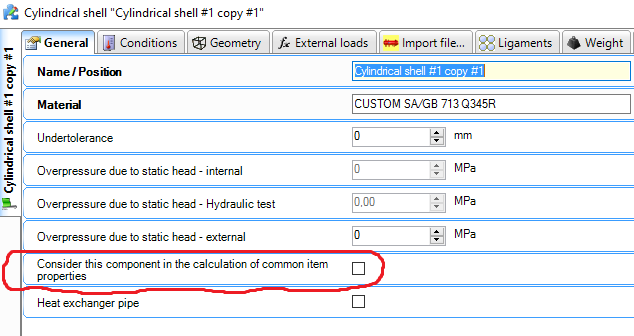

Infine, nelle proprietà del singolo componente, c'è un'opzione che specifica se questo debba essere considerato come fosse parte dell'item, variandone pressioni di calcolo, MAWP e peso, oppure no.
